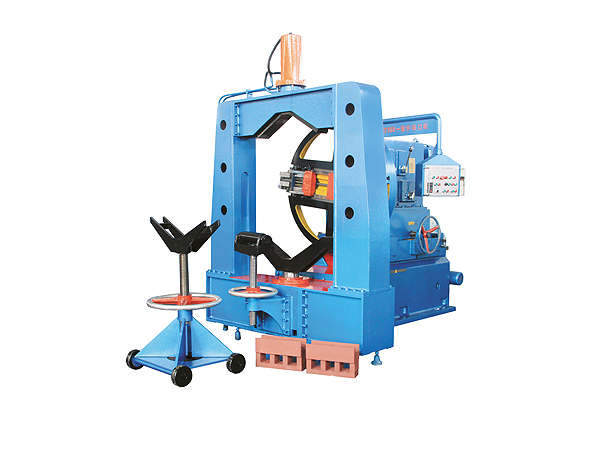

Q1280-Ⅱ電動坡口機

  機床概況:

  Q1280-Ⅱ電動坡口機是吸取各種管道坡口機優點和各用戶生產需要設計的,適用于管徑159-800毫米、壁厚10-180毫米的直管管件坡口加工。本機是管道焊接前管端坡口加工的關鍵設備,本機具有強大切削力和操作方便靈活。經久耐用。

  動力頭通過齒輪變速輸出四檔主軸速度和三種差動刀架進給速度,動力頭后配有刀架電動快速進退機構,可以單獨或差動進給同時使用;本刀架盤上安裝角度刀架0°~37.5°任意調節;床身上安裝電動縱向進給,手動橫向找正調節機構,床身和托板組件,電動縱向進給有快進和工進二種進度,兩種速度可單獨或同時或逆向一起工作;本機采用工件V型座和附機托架放置工件,電動升降上下調整,手動橫向找正調整,液壓油缸升降夾緊管件, 切削5~8毫米能保證坡口加工質量,另配滾動托架,使用較長管子支撐,可上下找正調節中心;電氣元件安裝在電氣專用箱內,操作元件安裝在懸掛式的操作箱內,機床各個動作均可操作臺上操作。

  主要技術參數:

  1、電動機功率:N=7.5KW

  2、刀盤速度:四檔 31、59、86、161rpm

  3、加工范圍:管子外徑 159- 800mm 管子壁厚10-180mm

  4、角度刀架調節范圍:0-37.5度之間

  5、橫向移動行程:400mm   橫向調節量:±50mm

  6、軸向快速進給量:±302mm/min 點動

  7、可以加工坡口形式:單V、雙V、U、X型

  8、刀盤直徑:D=850mm

  9、機床中心高:H=1150mm
