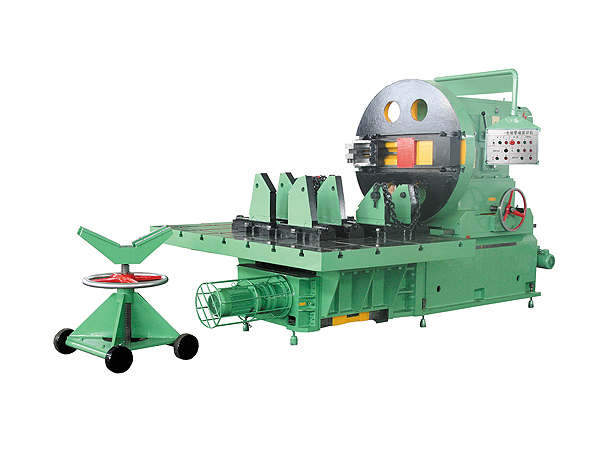

Q121620電動坡口機

  機床概況:

  本機床適用于電站、石油、化工、造船等行業中管件制造、管道安裝單位使用,是管件制作和管道施工焊接前管端坡口加工的關鍵設備。

  本坡口機可配置不同的夾具,能加工φ820~φ1620的直管和彎頭等管端坡口;刀盤上配有角度刀架可加工壁厚大于14毫米中高壓管道;;角度刀架按不同管徑調節位置后由差動機構傳動切削加工;夾緊裝置采用平臺結構和柔性夾緊可擴大加工范圍和減少管件變形;管件找正采用動力頭左右移動和夾具平臺上下電動升降的方法;電氣采用在操作箱上集中操作機床各動作,方便可靠。

  主要技術參數:

  1、電動機功率:N=15KW

  2、刀盤速度: n=19-132rpm 六檔

  3、加工范圍: 管子外徑 820- 1620mm 管子壁厚10-50mm

  4、角度刀架調節范圍:0-37.5度之間

  5、軸向移動行程:400mm 變頻調速 ±1.45-14.5 電動

  6、軸向快速進給量:±313mm/min 點動

  7、夾具工作平臺:2500x2000x150mm

  8、可以加工坡口形式:單V、雙V、U內坡等形式

  9、刀盤直徑: D=1620mm

  10、機床中心高:H=1495mm
